托盘式自动机

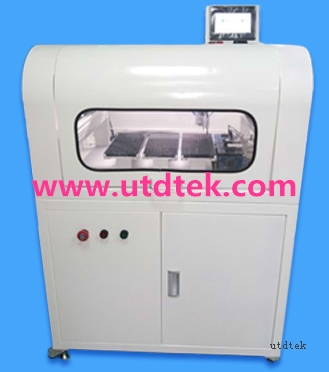

全自动3托盘测试机器人/自动剔除NG片/自动检测/触摸屏操作/自动进料

作者:utdtek 来源:未知 日期:2016-09-06 09:38:12 人气:

全国统一订购热线:18688827186 赵先生

全自动3托盘测试机器人,主要是为工厂或设计公司设计,此方案解决了人工烧录带来的效率低,不良率高的特点,自动剔除NG片,自动检测,主要用于托盘包装,不限制封装和脚位,利用真空吸嘴CCD取放IC,每次烧录1-4片,触摸屏操作,自动进料,自动出料,简单方便,大大的提高了生产效率。

主要功能和技术特点:

1 PLC+触摸屏、双轴闭环伺服电机,运动范围400mm*500mm,CCD视觉获定位取坐标、一次上3盘芯片,出料3盘芯片,烧录完毕自动报警。

2 触摸屏操作、包含烧录器等硬件测试功能,具有操作员、管理员等独立登录权限。

3 整机操作易学易用、完善的报警系统与情报统计。

4 设备内部每个零件都具备单步操作、方便维护、检查。

5 可以通过串口通信与外部设备通信、灵活的信息交互功能。

6 根据客户IC包装的需求,实现4工位测试模式.

7 自动分类OK,NG片并放回指定管,取放方便。

技术规格:


最快速度:1200±100CPH(未计算烧录时间)

对位方式:CCD

进料方式:托盘(三盘,NG盘,备料盘,烧录盘)

出料方式:托盘(三盘,NG盘,备料盘,烧录盘)

吸    嘴:双吸嘴

行    程:X500*Y400*Z20mm

烧录工位:1-4个(可选,翻盖)

功    能:自动剔除NG片

取放重复精度:+/-0.02mm

编程方式: PLC

可烧录IC:不限制

机器尺寸: 900*800*1200mm(长宽高)

重    量: 100KG

电源/气源:220V,50Hz/0.5MP
